[移動ツール]と[ノードツール]のコンテキストツールバーにあるツールの中で、共通している[スナップ]の内容について整理しておきます。

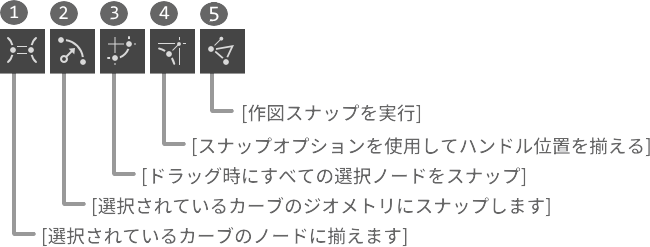

スナップ
[ペンツール]、または
[ノードツール]を有効にすると、コンテキストバーの中に[スナップ]というグループが表示されます。
スナップは、ノードの配置を補助する機能です。
移動中のノードを、既存のカーブに合わせて配置しやすくなる便利な機能ですが、ツールによって働きが異なります。

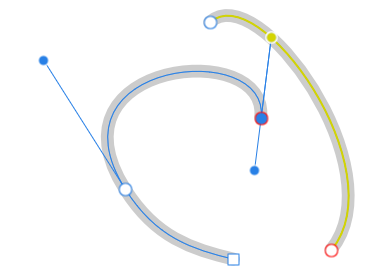

❶ 選択されているカーブのノードに揃えます
これをONにしておくと、ドラッグで移動中のノードを、同じ、または別のカーブ上の他のノードに整列させます。
離れた場所に配置するノードでも、同じ高さに揃えることができて便利です。

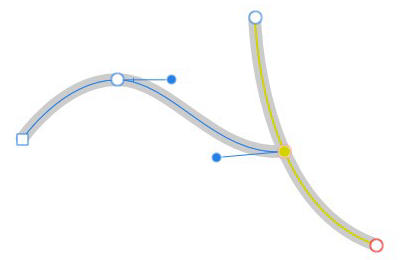

❷ 選択されているカーブのジオメトリにスナップします
これをONにしておくと、移動ノードを、同じ、または別のパス、またはノードにスナップします。
移動ノードをドラッグしながらカーブに重ねると、パスに黄色い補助線が表示されてスナップしやすくなります。
❸ ドラッグ時にすべての選択ノードをスナップ
選択した複数のノードをドラッグしている時に、選択したすべてのカーブ上の「ターゲット」ノードにスナップします。
ターゲットノードは黄色で表示されます。
正直言って、最初はこのツールの意味がわかりませんでした。
わかりづらい！
複数のノードを選択していて、かつ、他のカーブを選択している時でないと、実感できないかもしれません。しかも、選択しているノードをゆっくり動かしていないと「なんか見えた…」程度に見過ごすこともあるかも…
実は意外と単純。
選択してるノード全部がスナップしやすくなるだけの話…

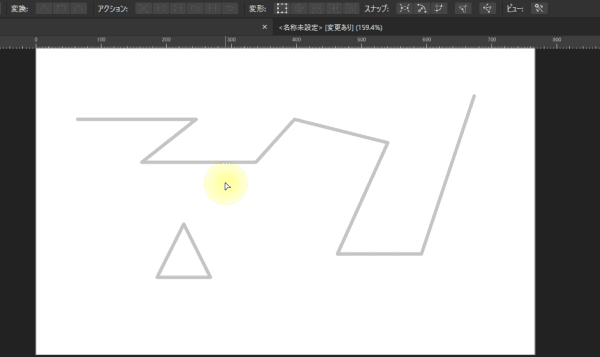

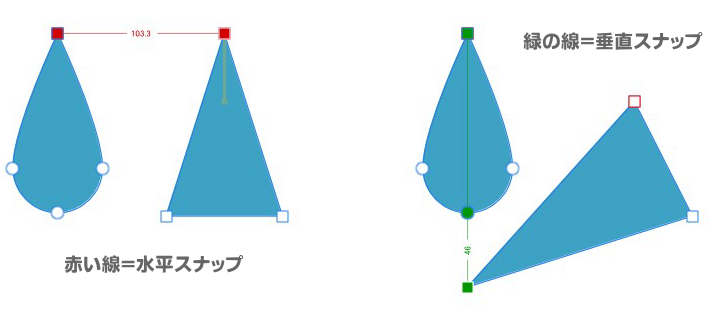

上のアニメーションを見るとわかるように、この[ドラッグ時にすべての選択ノードをスナップ]をONにすると、うるさいくらい赤と緑の補助線が表示されます。おかげで、位置揃えやスナップがしやすくなります。
❹ スナップオプションを使用してハンドル位置を揃える
これをONにしておくと、制御ハンドルを、同じ、または別のパス、またはノードにスナップします。
❷と❹は、スナップ対象がノードかハンドルか、の違いで、理解してからツールアイコンを見比べてみると「なるほど！」と思えてきます。
❷＝ （ノードをスナップ）
❹＝ （ハンドルをスナップ）

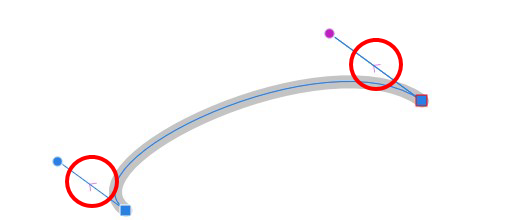

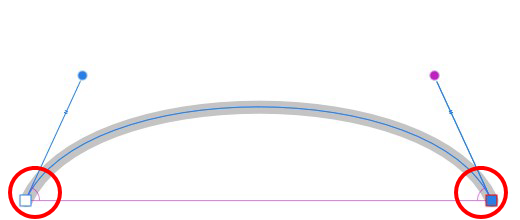

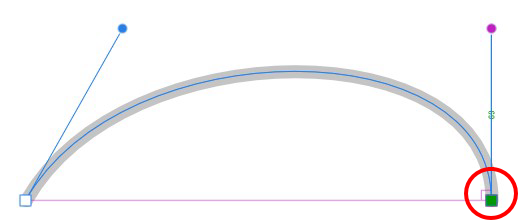

❺ 作図スナップを実行
このツールをONにすると、ハンドルの位置合わせがしやすくなります。
ハンドルをドラッグしている時に、ハンドルの向きや角度、長さなどに対する補助線や記号が表示され、正確な位置にスナップできるように助けてくれます。
