Affinity Designer【作って覚える】輪郭ツールでジグソーパズル

[輪郭ツール]の面白い使い方を知ったので、前から作ってみたかったパズルのピースを作ってみることにしました。

[輪郭ツール]と[オブジェクトの複合]

[輪郭ツール]のことを学習した時に、面白い効果の出し方を知りました。

シェイプ同士を近づけると、「キュゥ～っ」と吸着するような動きを見せて接続してくれるものです。この動きのおかげで、シェイプ同士が自然なカーブで繋がる形を作れます。

これは、[輪郭ツール]と[オブジェクトの複合]を合わせることで起きる「現象？」で、なんと表現するのかは定まってないようですが、多くの情報サイトで紹介されていました。

図形同士が吸着するような形を作る方法

1. 図形を2つ描画します。
2. 2つの図形を選択します。
3. [レイヤー]メニューの[複合オブジェクトを作成]を選択します。
   • Alt＋[追加] でも同じです。
4. [輪郭ツール]を有効にし、左にドラッグして輪郭を内側にオフセットします。
5. [移動ツール]を有効にし、片方の図形をダブルクリックします。
   • 複合オブジェクトの内、ダブルクリックしたほうが選択されます。
6. 選択したオブジェクトを、もう片方に向かってドラッグして近づけると…

2つ以上で、異なる形の図形同士でも、同じように合体できるので、色々と試してみてください。

ジグソーパズルのピースを作る

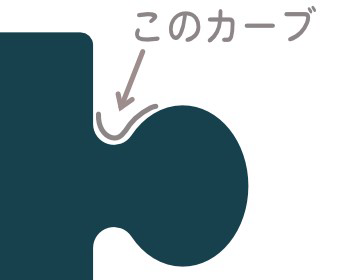

以前から、パズルのピースを作ろうと挑戦するたびに、接続部分のカーブに苦労していました。

が、今回覚えた手法を使えば簡単じゃないか？と…

実際、四角形と円形の図形を用意しただけで、上記の操作で簡単に作ることができました。

今までの苦労はなんだったのか…と。

今回作るパズルのピース

1個作るのは簡単なので、他のツールも合わせて使い、4つのピースを作ってみたいと思います。

パズルのピース作り方の手順（簡易版）

ツールの使い方を理解している場合は、次項の「詳細版」では手順が長すぎる気がするので、先に簡易版を置いておきます。

スナップ をONにしておきましょう。

パズルのピース作り方の手順（詳細版）

スナップ をONにしておきましょう。

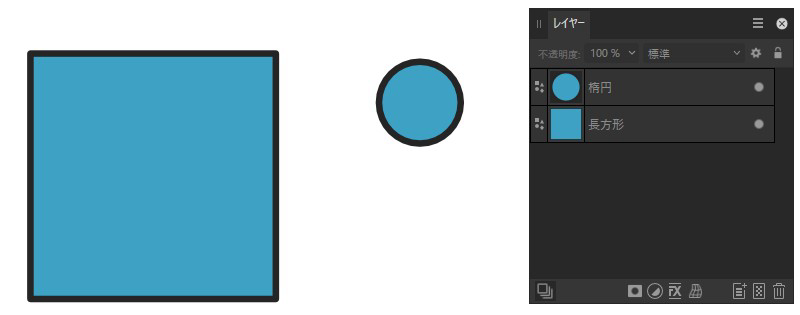

1. 基本の図形を描画する

四角形と円形の図形を1個ずつ描画します。

作業中に境界が分かりやすいようにするため、境界線にも色と太さを指定しておきます。

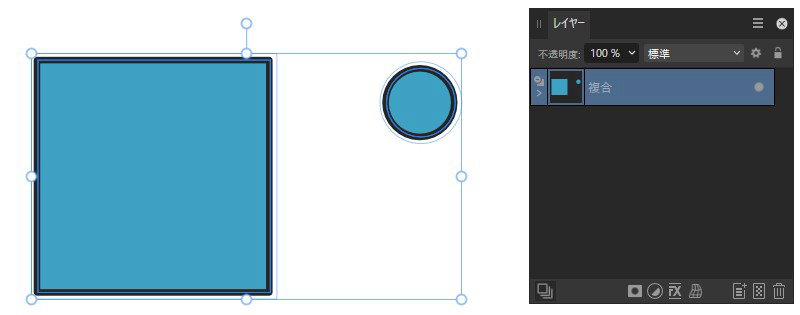

2. 複合オブジェクトにする

ふたつの図形を選択し、[レイヤー]→[複合オブジェクトを作成]を選択します。

3. [輪郭ツール]で輪郭を狭くする

[輪郭ツール]を選択し、図形の上で内側にドラッグして輪郭をオフセットします。（半径が負の値になるよう）

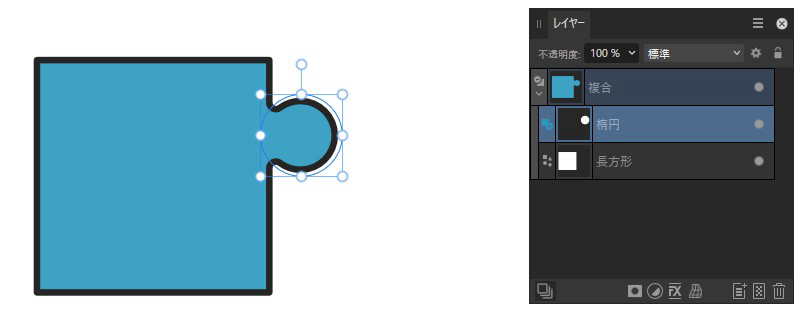

4. [移動ツール]でヒュージョンさせる

• [移動ツール]を選択し、円形をダブルクリックして選択します。
• 円形をゆっくりドラッグして四角形に近づけ、お好みの形になったところでマウスボタンから指を離します。

吸着後も円形は移動できるので、位置の調整ができます。

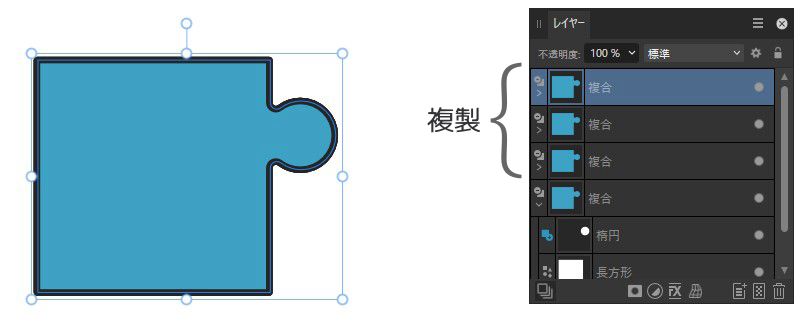

5. ピースの複製を作る

残りの3つのピースは、複製を利用します。

1. 一旦、円形の選択を解除し、複合オブジェクトを選択します。
   • レイヤーパネルを使うと選択しやすいです
2. Ctrlキーを押したまま、Jキーを3回押して、複製を3個作ります。
   • 元の図形の上に重なるため、画面上で変化はありません。レイヤーパネルで確認できます。

6. 複製の回転＆配置調整

3個の複製は、それぞれ回転させて、配置を整えます。

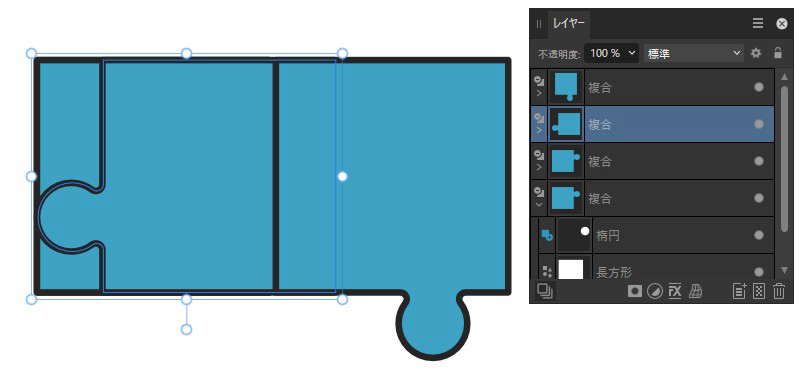

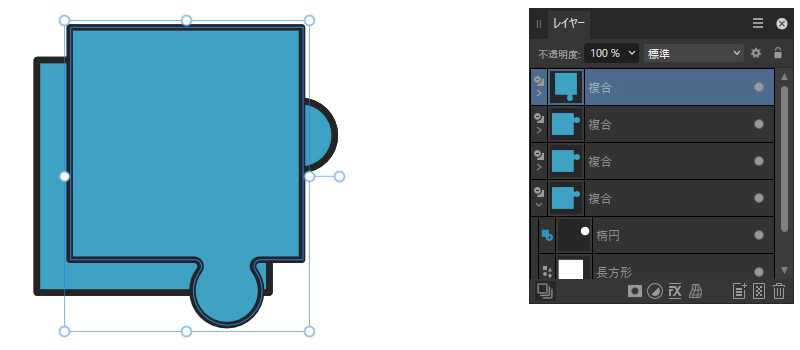

1. ツールバーの [時計回りに回転]を1回クリックして回転させたら、ドラッグして右側に並べます。

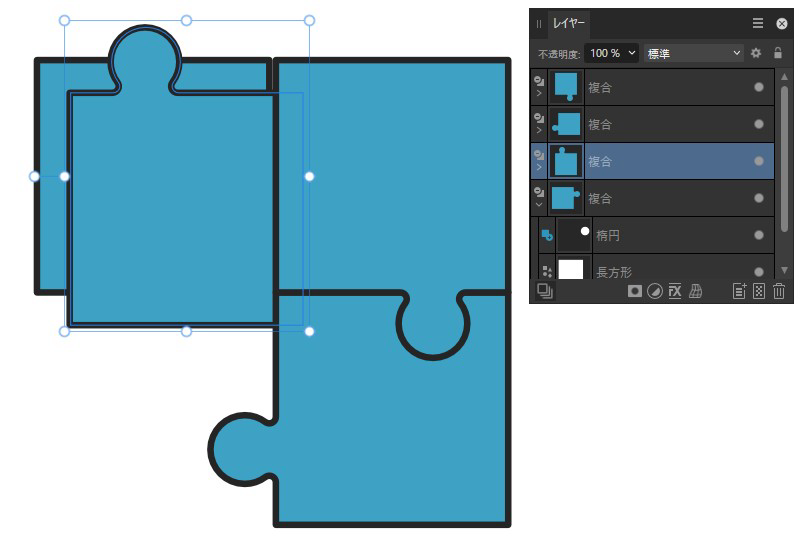

2. レイヤーパネルで上から２番目の複合オブジェクトをクリックし、 [時計回りに回転]を2回クリックして回転させたら、ドラッグして右下に配置します。
3. レイヤーパネルで上から3番目の複合オブジェクトをクリックし、 [時計回りに回転]を3回クリックして回転させたら、ドラッグして、左下に配置します。

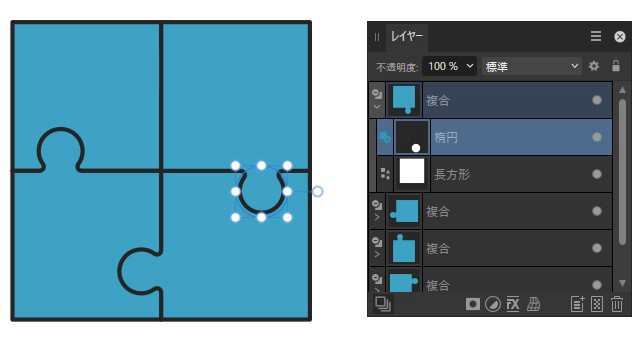

7. ピースの形を調整する

必要ならば、ピースの凸部分になっている円形の位置を調整します。

• カーブに変換するまでは、複合オブジェクト内で位置やサイズの変更が可能です。
• 複合したあとは、ダブルクリックで円形だけを選択するのは難しいので、レイヤーパネルを使うのがおすすめです。

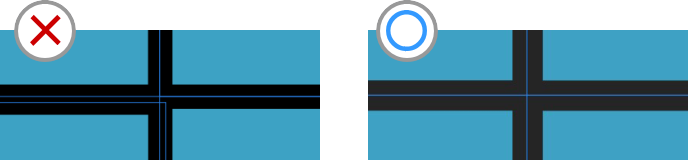

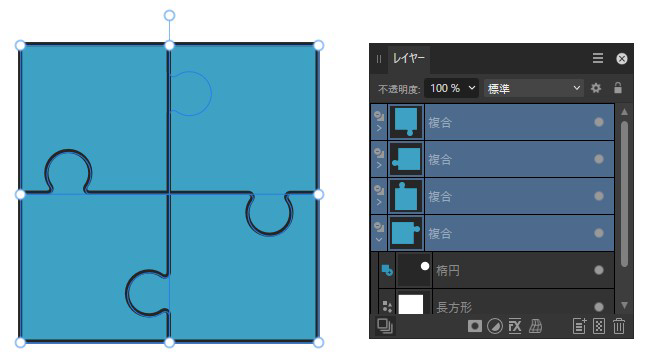

8. 4個のピースをしっかり並べる

後の[シェイプビルダーツール]を使う作業に備えて、4つのピースの境界線が重なるように、しっかり配置を整えます。

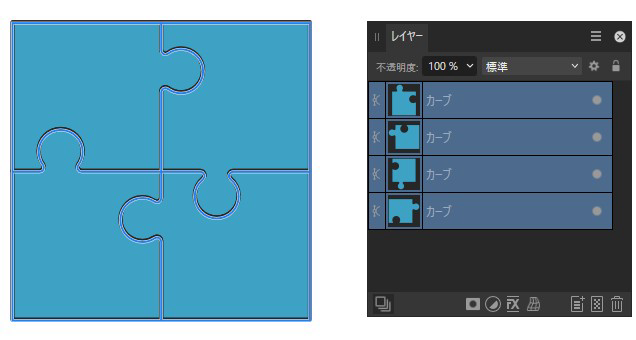

9. ピースをカーブに変換する

後の[シェイプビルダーツール]を使う作業に備えて、4つのピースをカーブに変えておきます。

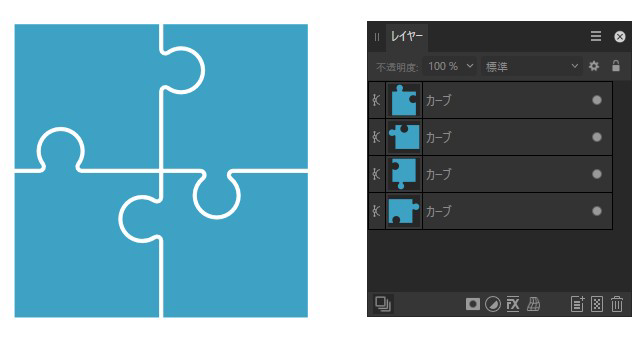

• [移動ツール]で、4つのピースを囲むようにドラッグして選択します。
• コンテキストツールバーの[カーブに変換]をクリックします。
  • レイヤーパネルでは、[複合]から[カーブ]に変化したのが分かります。
• 4つのピースを選択したまま、次の作業に進みます。

10. [シェイプビルダーツール]で成形する

4つのピースが組み合わさっている場合、ひとつのピースには凸部分と凹部分があります。凸部分は輪郭ツールで作ったので、凹部分を作るために[シェイプビルダーツール]を使って成形します。

• [シェイプビルダーツール]を選択します。
• 下図を参考に、ドラッグ（選択）→Enterを繰り返し、4つのピースを成形します。

11.ピース同士の間隔を空ける

ピースとピースの境界を作ります。

背景が下から見えるようにしたい場合は、[輪郭ツール]を使って輪郭を内側にオフセットし、境界線を「なし」にしたら完成です。

背景に関係なくお好みの色で作りたい場合は、境界線の色を「白」などのお好みの色にして完成です。
