Affinity Designer【作って覚える】ベクター塗りつぶしツールで円筒を作る

[ベクター塗りつぶしツール]を使って新しい図形を作る練習です。

公式のチュートリアル動画に、「ベクター塗りつぶしツール」の解説動画があります。その中の一部で、ベクター塗りつぶしを上手く活用して、新しい図形を作る場面が含まれていました。

ツールの使い方を覚えることと、活用のヒントになりそうなので、練習も兼ねて書き起こしてみました。

円筒を作ってみよう

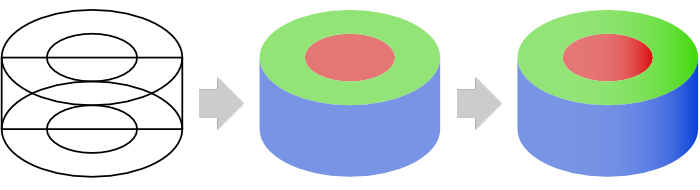

今回作るのは、下図のような円筒図形です。

3つのシェイプ（図形）を骨組みに使って、[ベクター塗りつぶしツール]で着色します。

前準備

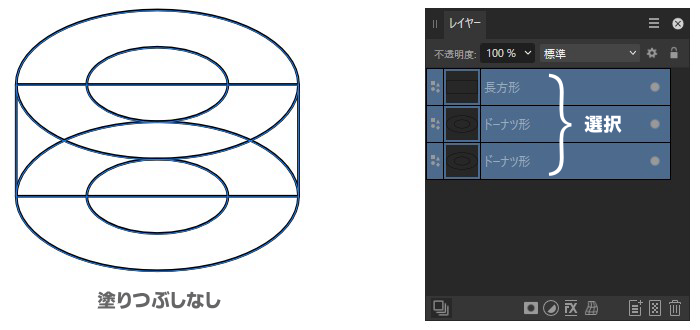

3つのシェイプを描画し、下図のように配置しておきます。

• ドーナツ形シェイプ（2個）
• 長方形シェイプ（1個）

塗りつぶす領域が分かりやすいように、シェイプの塗りつぶしは「なし」にします。

作成手順

1. 準備した3つのシェイプを全て選択します。
   •
2. [ベクター塗りつぶしツール]を選択します。
3. コンテキストツールバーで、挿入モードを［中間］にします。

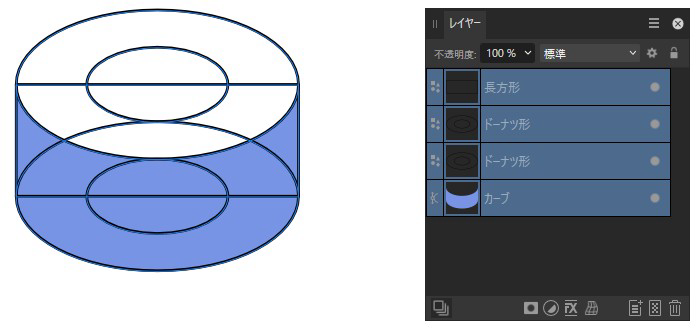

4. [カラー]パネルで塗りつぶしの色を選択し、下図を参考に（ブルーの部分）、円筒の側面領域をドラッグします。
   •

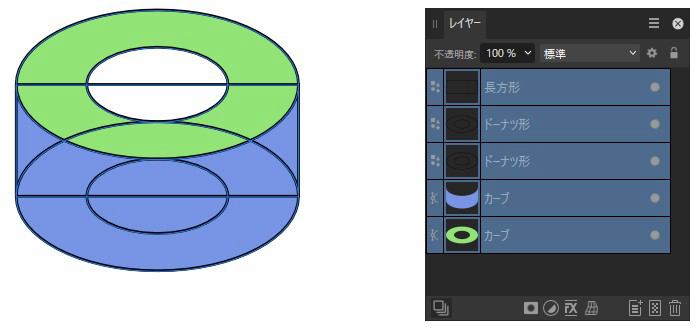

5. [カラー]パネル塗りつぶしの色を選択し、下図を参考に（緑の部分）、円筒の上面領域をドラッグします。
   •

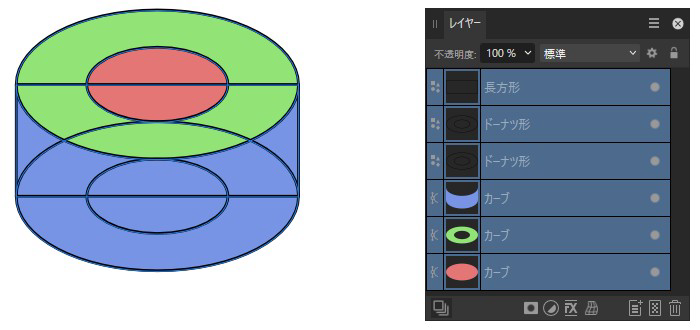

6. [カラー]パネル塗りつぶしの色を選択し、下図を参考に（赤の部分）、円筒の中央（穴）領域をドラッグします。
   •

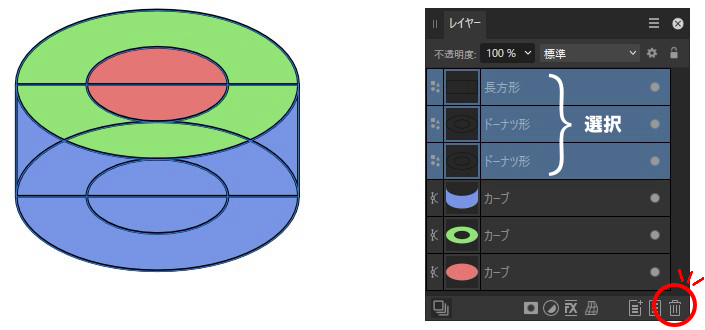

7. レイヤーパネルで不要なシェイプとカーブを選択し、削除します。
   •
8. [グラデーションツール]を使えば、シェイプごとにグラデーションを設定して、より立体感を出すことも可能です。
9. 最後に3つの図形をグループ化して完成です。
