AffinityDesignerの使い方に慣れてきた頃、「はて、点線はどうやって作るのかな？」と悩みました。
慣れ親しんだソフトでは「点線」を選ぶ程度で、苦労した記憶がありませんでしたが、AffinityDesignerの中には「点線」という言葉が見つかりません。
ブラシパネルの中に点線らしきアイコンはありますが、点線ではなく「破線」でした。
危うく、ここでブン投げてしまうところでしたが、なんのことはない、破線で点線を作るという、わかりにくい構造になっていました…
点線と破線は境界線パネルで設定する
境界線を点線/破線にしたい場合は、[境界線]パネルを使って設定します。

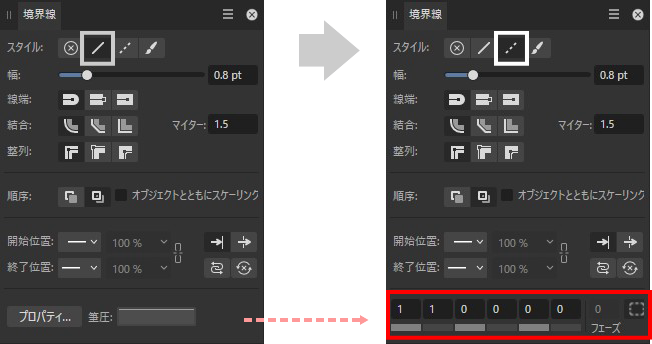

[境界線]パネルの[スタイル]の中から、[破線スタイル]を選択すると、[実線スタイル]とは違う設定項目が表示されます。
上図の赤で囲んだ部分が[破線パターン]コントロールです。
[破線パターン]コントロール内の数値を変更することで、様々な破線パターンを作ることができます。
点線にする場合も、この[破線パターン]コントロールを使います。
破線パターンコントロールの使い方

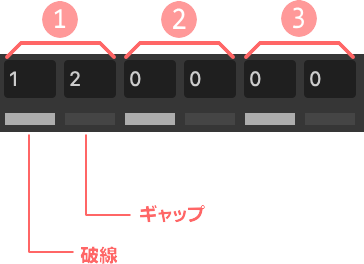

破線パターンコントロールには、6個の数値を入力できるようになっています。
実際には、２つで1セットになっており、3つの数値ペアを使ってパターンを設定します。
セットは、前の数値で[破線]、後ろの数値で[ギャップ（間隔）]を指定します。
均一のパターンを作りたい場合は、最初の2つ（上図❶）を使うだけで済みますが、凝ったパターンを作る場合は、❷（３番目＋４番目）と、❸（５番目＋６番目）のペアを使ってスタイルを組み立てます。
Sample
百聞は一見に如かず。
太さの違う線を使って、破線パターンの違いを見てみましょう。

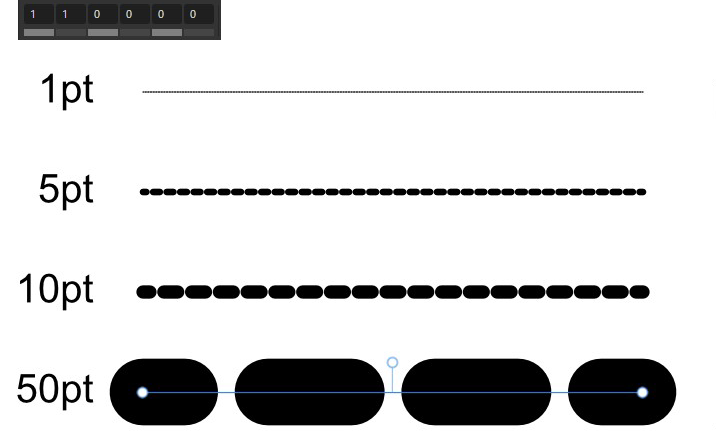

破線パターン： 1,1,0,0,0,0
3～6番目の数値は「0」のままなので、均一の幅と間隔のパターンが作れます。

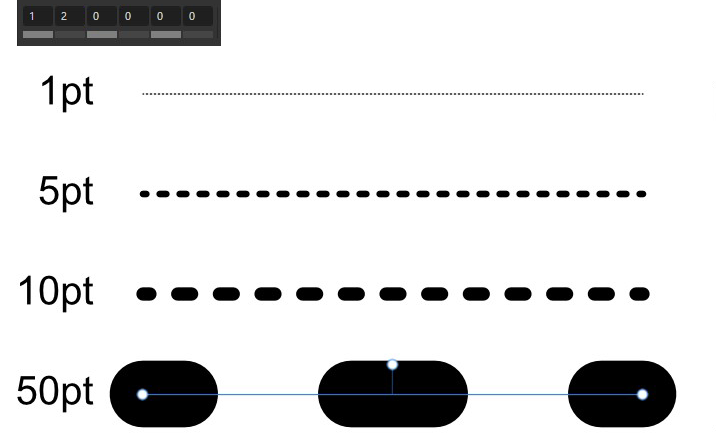

破線パターン： 1,2,0,0,0,0
2番目、つまりギャップの数値を変えたため、隙間が広くなります。
ギャップに指定した「2」は線の太さの2倍と言う意味になるため、パターン内の数値は同じでも、線の太さが違うと隙間の広さが異なります。
破線パターン： 1,2,4,2,0,0
2つ目のセット（3番目＋4番目）にも値を入力することで、複雑なパターンになります。
50ptのサンプルだけ、前項サンプルから変化してないように見えますが、全長に対して調整されているためです。線を伸ばせば指定したパターンになります。

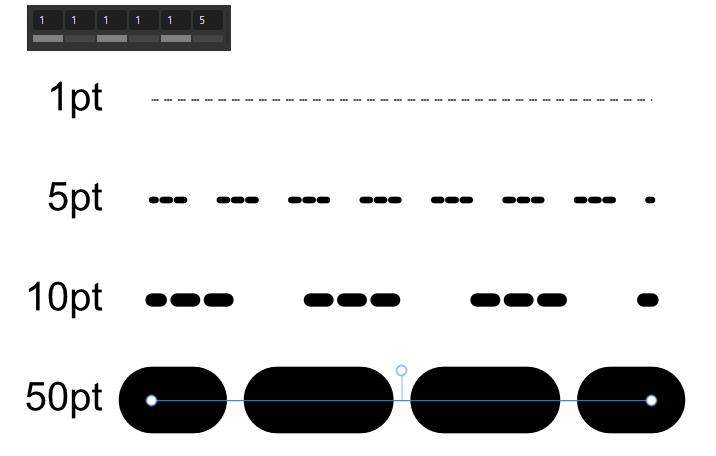

破線パターン： 1,1,1,1,1,5
3セットをフル活用しました。
サンプルでは、3セットとも破線の数値を同じにして、最後のギャップだけ数値を大きくして間隔を広げてみました。
色んなパターンが作れますね！
線端タイプを変える
前章のサンプルを見て感じるように、線の端が丸みを帯びたスタイルになっています。

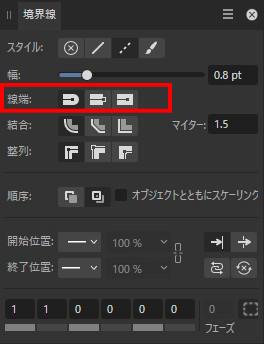

この形は、境界線パネルの[線端]タイプで変えることができます。
線端のタイプは3種類です
- ラウンド線端
- バット線端
- 正方形線端

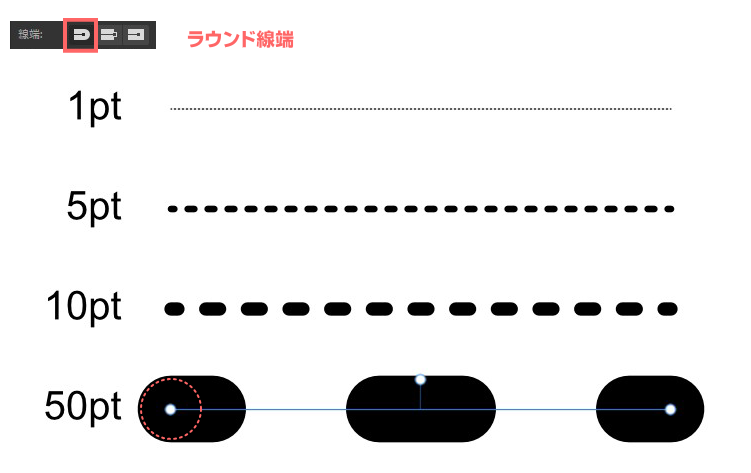

ラウンド線端
ラウンド線端では線端のノードを中心に、線幅を直径にした円形の輪郭が作られます。
分かりやすいように、上図では線幅50ptのライン線端に赤丸を表示しました。
つまり、線の太さの半分サイズが、先端からはみ出すことになります。

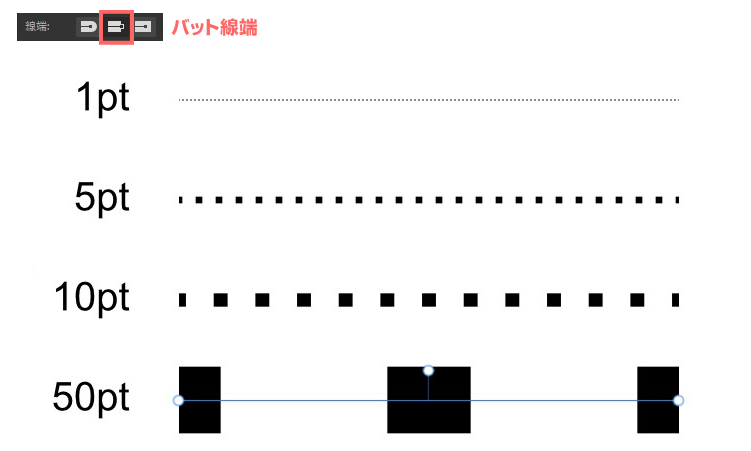

バット線端
バット線端の場合は、線端ノードより外側に飛び出さないスタイルです。

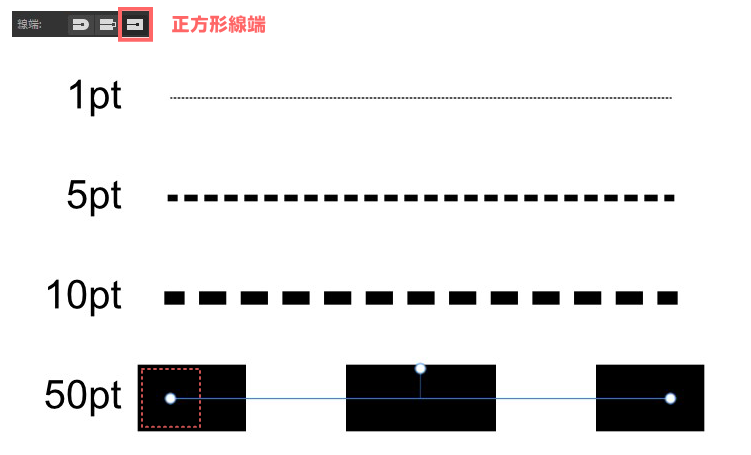

正方形線端
正方形線端では線端のノードを中心に、線幅の四角形が作られます。
点線の設定方法
さて、ここで「点線は？」という疑問を解決しておきましょう。

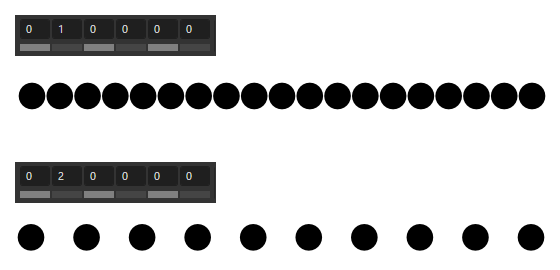

「点」を作るには[破線パターン]を設定する時に、破線の長さを「0」にして、線端タイプを[ラウンド線端]にします。
そうすると、両端の円形がギュッと組み合わさって「点」になります。
あとは好みのギャップ（間隔）を指定するだけです。
